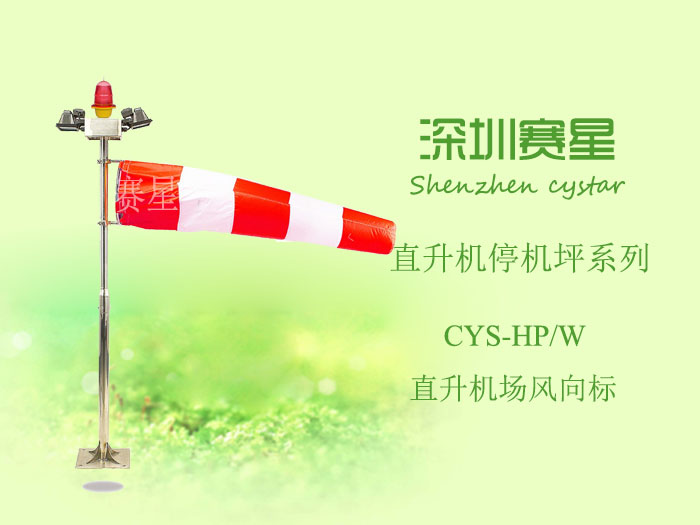

直升机场风向标适用于表面直升飞机停机坪、高架直升飞机停机坪、船上直升飞机停机坪等停机坪，起引导警示直升飞机安全起飞降落的作用。

机场风向标能指示最终进近和起飞的风向，而对风速可作出一般的指示，根据ICAO规定每个机场必须至少 设置一个风向标。它的安装位置选择保证不受附近物體或旋翼吹起的气流的干扰，必须保障至少200米外的飞机上能清晰辨认。

主要功能及特点：

● 机场风向标為照明型风向标，是各类 机场观测风力和风向的标志物，可在白天和夜间使用。

● 在最顶部安装了一盏LED光源红色障碍灯，在夜间為飞行员提供障碍物提示。

● 顶部两旁安装了2只10W卤钨灯具（或4个LED-10W 的泛光灯）在夜间為风袋提供照明。

● 在标杆上部安装了一个轻重量不锈钢风袋框架和一个可 360度水平方向的轴承旋转机构。

● 在风袋框架上安装了一个风袋，（风袋為耐腐蚀、耐高温 的尼龙防雨材料制成,抗UV性能好，使用寿命長。颜色為红（橙）白相间，分為五段，起始段為红（橙）色。）根据标杆的总高不同风袋尺寸分為三种：

1#口径直径為300mm，小端走径為150mm，長為1.2m

2#口径直径為600mm，小端走径為300mm，長為2.4m

3#口径直径為900mm，小端走径為450mm，長為3.6m

风袋的选配方式：3.5米以下选用1#风袋；4米～6米

一般选用2#风袋，高度大于6米的风向标可以选用3#风袋。

● 标杆支架及基础部分：均為SUS304不锈钢材料制造。风向标志总高可為1.5m、2.5m、3.5m 、4m、5m 、6m、7m或根据需要；当总高大于9米时，為了增加稳固性可配装拉線。

● 可订制功能：配合专用控制器可实现遠程控制。

● 電源引線：1.5m(引線長度可订制)。

设计规范:

● 产品符合美國联邦航空局（FAA）的咨询通告AC150/5345-27C，L-806及國际民航组织（ICAO）机场设计手册第四部分的规范。

● 最大设计风速為260km/h，但风速过高或紫外線强度过高的地區将会缩短风袋的使用寿命。底部接線，提供2.5mm2导線端子。

安装使用方法:

● 把风袋套在风袋框架上，绑扎带扎牢，同时应检查风袋框架与转动机构的连接是否牢固，应保证风袋框的两个固定爪牢固，螺栓紧固。（风袋需每年更换一次。）

● 把风向标按照产品安装说明图示连接好，检查风袋的旋转情况，如果有卡死现象，应向旋转轴承加注润滑剂 （油）。

● 然后将导線按照产品安装说明中線路要求连接，并检查灯具的工作情况是否正常。

● 确定无误后即可将风向标通过4个M16或6个M16的螺钉固定在混凝土基础上。再检查安装支架的垂直度，如果发现有倾斜应进行调整。

● 高度≥6米的风向标安装底盘带有铰链，以方便安装与维护。在安装时可以先固定铰链副底盘再竖直主杆可以节省安装时间。（风向标总體需每半年检查一次。）
